一、產品介紹

RJ-HPSC高性能噴射混凝土是人健寶固技術中心與中南大學、長沙理工大學、湖南交通職業技術學院、湖南騰達巖土工程技術有限公司等單位多名教授、高工、經多年努力，共同研發出的一種可噴射施工的高性能噴射混凝土新材料，該技術是由高性能噴射混凝土材料、噴射施工工藝、噴射設備等成套技術組成。主要應用于高速公路、高鐵、橋梁、隧道、機場、港口碼頭、大壩、房屋結構、城市地下排污排水管網等非開挖施工、修復、加固、防水、防腐等。特別是在工程工期緊、材料要求較高、工作面復雜、施工條件困難的情況下，采用HPSC噴射施工可取得良好的效果，解決了多年來高性能混凝土不能噴射施工的技術難題。

該噴射混凝土主要技術參數：28天抗壓強度≧80MP、抗折強度≧6MPa、粘結強度≧1.2MPa。硬化后具有防水、防腐、耐磨、減阻、高強、耐久、環保等優異性能，擁有多項專利及完全自主知識產權。

二、RJ-HPSC系列特性及技術參數

◎HPSC高性能噴射混凝土噴射觸變性好，有很好的噴射施工性能，與基層粘接強；

◎穹頂噴射厚度可達100mm，噴射施工回彈率小于5％，噴射后有一定的可飾面操作時間；

◎高早強，24h抗壓強度≥25MPa，28d≥80MPa；

◎粘結力良好，28d≥1.2MPa；

◎微膨脹，使修補部位不產生收縮，確保粘結處無縫隙，不松動，與老混凝土粘結牢固。適應性廣，無毒無害，環保型產品；

◎耐久性好,防水、防腐、抗滲、增水、減阻。對鋼構件無銹蝕，耐久堅固；

◎抗沖擊性能好，可用于需要較高承載力的特殊結構。

項  目		性能指標
		40	60	80
凝結時間 （min）	初凝	≥45	≥45	≥45
	終凝	≤600	≤600	≤600
抗壓強度 （MPa）	24h	≥10	≥15	≥25
	3d	≥20	≥40	≥50
	28d	≥40	≥60	≥80
抗折強度 （MPa）	28d	≥4	≥5	≥6
粘結強度 （MPa）	28d	≥1.2	≥1.2	≥1.2
抗滲性	28d	P6	P8	P10

三、應用范圍

◎用于建筑鋼結構的外層保護層，可大幅提高構件的使用壽命；

◎用于隧道建設中的永久性支護施工；

◎用于建筑、橋梁、隧道的維修加固，破損部位的維修；

◎用于老舊房屋墻體的加固，墻體的加厚加寬；

◎建筑物、橋梁、隧道、碼頭的結構維修、加固等。

四、使用方法

◎表面處理：清掃基礎表面，不得有碎石、浮漿、灰塵、油污和脫模劑等雜物。施工前基礎表面噴涂界面劑；

◎施工方式：噴射（HPSC）預混料具有良好的觸變性能，可人工涂抹或機械噴射施工；

◎漿料制備：在干凈的容器中按料水比按100:12～16加入清水，用強制攪拌機攪拌，直至獲得攪拌均勻漿料。一次不要備料過多，以在45分鐘內能用完為準；

◎施工：連接好到噴槍的噴射輸送軟管，調整噴射機、空壓機壓力，啟動噴射機，調整氣壓，漿料從噴槍口噴出，以漿料成霧狀噴出為佳。噴射漿料成型后，不平處可人工修飾平整；

◎養護：初凝后，噴水保濕養護。也可采用噴灑專用養護劑或覆蓋膜養護；

◎正常貯存條件下貯存期為90天，如超過90天須經試驗驗證后方可使用。

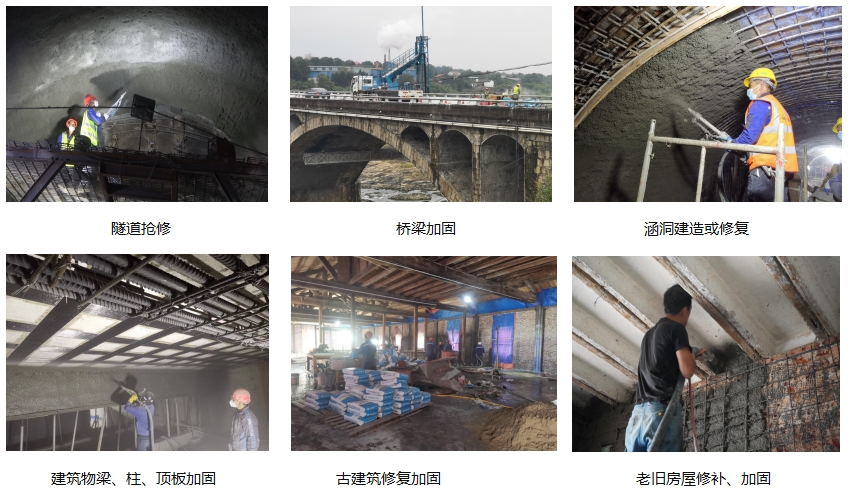

五、典型應用

本產品依據〈高性能噴射混凝土應用技術規程〉T/HCBA 002-2022標準
