一、產(chǎn)品介紹

由人健技術(shù)中心自主研發(fā)生產(chǎn)的高強(qiáng)度無收縮灌漿材料是由多種功能助劑改性的水泥基配合成的一種修復(fù)加固材料。分為普通型、加強(qiáng)型、高強(qiáng)型、淡水水下型、海水水下型等多品種，具有與基層粘結(jié)性好、抗油滲、流動(dòng)性好、無收縮、高早強(qiáng)、高耐久性等特點(diǎn)。成品后期強(qiáng)度緩慢增長(zhǎng)，可有效延長(zhǎng)混凝土結(jié)構(gòu)的使用壽命。生產(chǎn)和使用過程均無毒、無污染，屬綠色環(huán)保型產(chǎn)品，可廣泛應(yīng)用于建筑物、高鐵、道路、橋梁、隧道、海港碼頭、設(shè)備基座、橋墩底座、碼頭基礎(chǔ)、高層建筑樁基的修復(fù)加固、水下灌注等。

二、主要特性及技術(shù)參數(shù)

◎流動(dòng)性好，在低水灰比的情況下，仍可獲得很大的流動(dòng)度，能完全填注空間；

◎施工方便，加水?dāng)嚢杓词褂茫瑫r(shí)可使用設(shè)備灌注，加快施工速度，節(jié)省人工成本；

◎微膨脹，不收縮，確保填注空間無縫隙；

◎高早強(qiáng)，1d抗壓強(qiáng)度達(dá)到25MPa；

◎耐久性高，系無機(jī)材料，不老化，對(duì)鋼構(gòu)件無銹蝕，耐久堅(jiān)固；

◎使用壽命長(zhǎng)，適應(yīng)性廣，無毒無害，環(huán)保型產(chǎn)品。

項(xiàng)目			技術(shù)參數(shù)
			Ⅰ型	Ⅱ型	Ⅲ型	Ⅳ型	淡水型	海水型
截錐流動(dòng)度	初始值(mm)			≧340	≧290	≧650
	30mim(mm)			≧310	≧260	≧550
流錐流動(dòng)度	初始值(mm)		≤35s
	30mim(mm)		≤45s
抗壓強(qiáng)度（MPa）		1d	≧15	≧20	≧25	≧35	≧8	≧8
		3d	≧30	≧40	≧45	≧60	≧12	≧12
		28d	≧50	≧60	≧70	≧85	≧30	≧30
泌水率					≧14	≧16	≧8	≧8
對(duì)鋼筋銹蝕作用					對(duì)鋼筋無銹蝕作用
堅(jiān)向膨脹率		3H			0.1%~3.5%
		24H與3H膨脹率之差			0.02%~0.5%
抗壓強(qiáng)度等級(jí)A85的水泥基灌漿材料3H堅(jiān)向膨脹率指標(biāo)可放寬至0.02%~0.35%

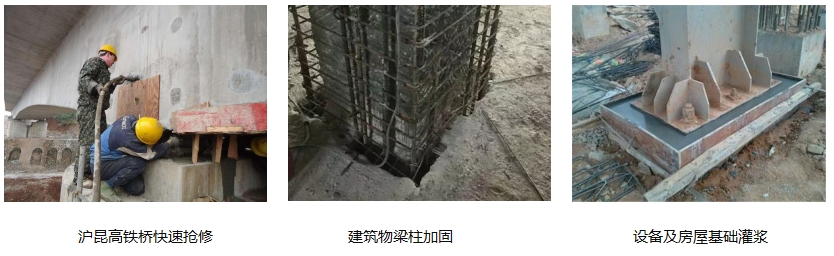

三、應(yīng)用范圍

◎用于各類混凝土的補(bǔ)強(qiáng)，施工縫嵌固及鋼結(jié)構(gòu)的二次灌注；

◎設(shè)備安裝的基座灌注；

◎公路、橋梁、隧道、橋墩、地下室、建筑物梁柱基礎(chǔ)的修復(fù)加固；

◎港口碼頭、橋墩基礎(chǔ)、碼頭基腳、高層建筑樁基的修復(fù)加固、水下灌注等。

四、使用方法

◎表面處理：施工基面不得有碎石、浮漿、灰塵、油污和脫模劑等。灌漿前基面應(yīng)充分濕潤(rùn)，但不得有明水；

◎確定灌漿方式：根據(jù)施工現(xiàn)場(chǎng)情況，選擇相應(yīng)的灌漿方式。一般情況下，用“自重法灌漿”即可，即將漿料直接自模板口灌入，完全依靠漿料自重自行流平并填充整個(gè)灌注空間；若灌注面積很大、結(jié)構(gòu)復(fù)雜、或空間很小而距離較遠(yuǎn)時(shí)，可采用“高位漏斗法灌漿”或“壓力法灌漿”，以確保漿料能充分填充各個(gè)角落；

◎混料：在攪拌容器中按料水比為100:14加入清水，然后緩慢加入干混料，用機(jī)械強(qiáng)制攪拌，以粉料全部潤(rùn)濕分散，漿料稠密均勻?yàn)闇?zhǔn)。切忌過于稀釋。漿料一次不要備料過多，以在45分鐘內(nèi)用完為宜；

◎施工：施工過程中，利用漿料流動(dòng)性好的特點(diǎn)，在灌注范圍內(nèi)讓漿料自由流動(dòng)，從一側(cè)灌入，至另一側(cè)溢出為止，這樣有利于排岀空氣，使灌漿料充實(shí)。灌注開始后，必須連續(xù)進(jìn)行，不能間斷。灌漿完畢，終凝前對(duì)成品表面進(jìn)行收口處理。

五、注意事項(xiàng)及應(yīng)用

◎養(yǎng)護(hù)：灌漿終凝后，應(yīng)立即覆蓋保濕養(yǎng)護(hù)，但不宜灑水過多，防止表面起灰；

◎拌制好的材料初凝后，不可再次使用；

◎施工后的機(jī)具應(yīng)及時(shí)用水清洗干凈，以備下次使用；

◎特殊工程要求（強(qiáng)度、負(fù)溫、凝結(jié)時(shí)間或粘結(jié)力等）請(qǐng)與我公司技術(shù)人員聯(lián)系；

◎在運(yùn)輸和貯存時(shí)須防止破袋與防潮；

◎正常貯存條件下貯存期為90天，如超過90天須經(jīng)試驗(yàn)驗(yàn)證后方可使用。
