一、產(chǎn)品介紹

一種由多種功能助劑改性的水泥基快速修補(bǔ)材料。在生產(chǎn)和使用過程中均無毒、無污染，屬綠色環(huán)保型產(chǎn)品；具有與基層粘結(jié)性好、快凝快干、流動(dòng)性好、無收縮、高早強(qiáng)、抗裂性能好等特點(diǎn)，且后期強(qiáng)度仍有增長，經(jīng)修補(bǔ)后可有效延長混凝土結(jié)構(gòu)的使用壽命。

二、主要特性

◎單組份，只需加水拌合即可對(duì)混凝土結(jié)構(gòu)破損部位進(jìn)行快速修補(bǔ)；

◎快干，一般在50～60分鐘即可固結(jié)，2～4小時(shí)即可投入使用；

◎流動(dòng)性好，用于混凝土結(jié)構(gòu)表面時(shí)可自流平，無需振搗；

◎粘結(jié)力良好，4h粘結(jié)強(qiáng)度大于1.65MPa，24h大于2.5MPa；

◎高早強(qiáng)，4h抗折強(qiáng)度達(dá)到6.5MPa，抗壓強(qiáng)度達(dá)到30MPa；24h抗折強(qiáng)度大于10MPa，抗壓強(qiáng)度大于50MPa；

◎極低的干縮率，有添加高強(qiáng)增韌組分，因此抗開裂性能良好；

◎無毒無害，環(huán)保型產(chǎn)品。

三、技術(shù)參數(shù)

項(xiàng)目		指標(biāo)
流動(dòng)度（mm）≥	初始值	200
沁水率		0
凝結(jié)時(shí)間（min)	初凝（min）≥	5
	終凝（min）≤	55
抗壓強(qiáng)度（MPa）≥	4h	30.0
	2d	40.0
	28d	50.0
抗折強(qiáng)度（MPa）≥	4h	4.00
	2d	6.00
	28d	8.00
粘結(jié)強(qiáng)度（MPa）≥	2d	1.20
	28d	1.80

四、應(yīng)用范圍

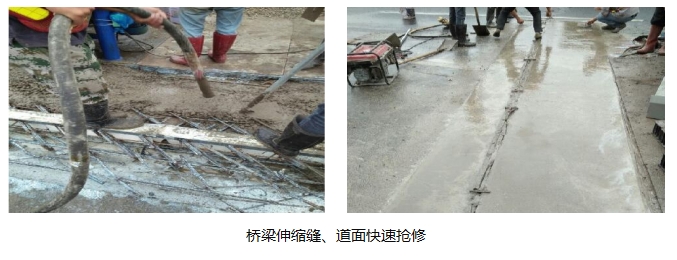

用于各種公路、隧道、橋梁、道路、戰(zhàn)時(shí)機(jī)場(chǎng)跑道的快速修復(fù)和加固，能快速恢復(fù)受損結(jié)構(gòu)的強(qiáng)度和完整性。

五、注意事項(xiàng)

◎拌制好的修補(bǔ)砂漿初凝后，不可再次使用；

◎施工后的機(jī)具應(yīng)及時(shí)用水清洗干凈，以備下次使用；

◎不要在溫度低于5℃時(shí)使用；不要在未穩(wěn)定的裂縫及有明水處使用；

◎特殊工程要求（強(qiáng)度、負(fù)溫、凝結(jié)時(shí)間或粘結(jié)力等）請(qǐng)與我公司技術(shù)人員聯(lián)系。

六、使用方法及應(yīng)用

◎表面處理：剔除待修補(bǔ)部位的混凝土面層或其他材質(zhì)面層，剔除深度以見到混凝土新茬為準(zhǔn)（如遇鋼筋，要剔至鋼筋后10mm，并在暴露的鋼筋上刷涂水泥基鋼筋阻銹劑，在鋼筋阻銹劑表干后，即可進(jìn)行修補(bǔ)施工）。清除基底所有雜物、灰塵、油污、泛堿、油漆、浮漿等，并固定松動(dòng)鋼筋，確保基層清潔、穩(wěn)固。剔除部位邊界為直角，應(yīng)盡量為方形，以免影響操作過程及完工后美觀度。施工前應(yīng)在剔除部位表面噴水，水量以完全潤濕基底，使基底達(dá)到飽和面干狀態(tài)為準(zhǔn)。如需要提高界面粘結(jié)性，可使用混凝土界面劑。

◎混料：在干凈的容器中加入料水比為100：13～15清水，然后慢慢加入至一袋快速修補(bǔ)砂漿，用電動(dòng)工具快速攪拌約3分鐘，直至獲得均勻、良好的混合物。以粉料全部潤濕分散均勻?yàn)闇?zhǔn)。切記過分稀釋，影響施工性。一次不要備料過多，以在30分鐘內(nèi)能用完為準(zhǔn)。空洞修補(bǔ)可按1:1.5～2.5的質(zhì)量份數(shù)加入級(jí)配碎石。

◎施工：將拌和好的修補(bǔ)料用刮板、小鏟或抹子等施工工具填補(bǔ)至修補(bǔ)區(qū)域，用抹子從修補(bǔ)區(qū)的中心開始向邊緣進(jìn)行修補(bǔ)，使之與原結(jié)構(gòu)表面一致。隨著修補(bǔ)砂漿的硬化，用抹子在修補(bǔ)砂漿抹層上掛抹平整。

◎養(yǎng)護(hù)：正常情況下，材料硬化后要保證修補(bǔ)層表面濕潤養(yǎng)護(hù)1天。在炎熱（氣候高于30℃）、干燥、多風(fēng)的氣候條件下，要及時(shí)澆水養(yǎng)護(hù)或用潮濕的麻袋片覆蓋，麻袋片上再覆蓋厚的聚乙烯塑料薄膜。
